Montaż rejestratora czasu pracy na zewnątrz — checklist instalacji w trudnych warunkach

Firma, która wybrała odpowiedni model rejestratora do warunków zewnętrznych, czasem i tak doświadcza awarii szybciej, niż wynikałoby z deklarowanej klasy odporności urządzenia. Winny bywa nie sam sprzęt, a sposób jego zamontowania — te same parametry techniczne dają zupełnie inny wynik w zależności od tego, czy instalacja uwzględniła realne warunki w konkretnym miejscu.

Dlaczego sama klasa odporności urządzenia nie wystarcza

Klasa odporności IP opisuje zachowanie urządzenia w warunkach testowych, zdefiniowanych i ograniczonych w czasie — nie opisuje efektu wieloletniej, codziennej ekspozycji na deszcz, mróz i słońce w jednym konkretnym miejscu. Uszczelnienia gumowe starzeją się, złącza korodują wolniej albo szybciej w zależności od tego, czy są osłonięte, a obudowa wystawiona na bezpośrednie słońce przez lata blaknie i traci elastyczność.

To nie znaczy, że klasa odporności nie ma znaczenia — oznacza, że jest warunkiem koniecznym, ale niewystarczającym. Dobrze dobrany model zamontowany bez uwzględnienia lokalnych warunków przetrwa krócej niż ten sam model zamontowany z odpowiednią osłoną.

Punkt pierwszy: miejsce montażu i osłona

Rekomendacja praktyczna: nawet rejestrator w wersji pancernej zyskuje na żywotności, jeśli zostanie zamontowany w miejscu z częściową osłoną — pod okapem budynku, w wiacie, w głębokiej wnęce w murze. Osłona nie musi być pełna, wystarczy, żeby ograniczała bezpośredni, długotrwały kontakt z opadem, zwłaszcza deszczem padającym pod kątem przy silnym wietrze.

Wyjątek dotyczy sytuacji, w której fizyczna osłona nie jest możliwa — na przykład przy bramie wjazdowej pozbawionej jakiejkolwiek konstrukcji nad wejściem. Tam rozwiązaniem nie jest szukanie kompromisu w postaci słabszej ochrony, ale zaakceptowanie wyższej częstotliwości przeglądów okresowych w tym konkretnym punkcie, żeby wychwycić pierwsze objawy zużycia uszczelnień zanim dojdzie do awarii.

Punkt drugi: prowadzenie kabla i miejsce jego wejścia do urządzenia

Najczęstszym miejscem awarii w urządzeniach montowanych na zewnątrz nie jest sama elektronika czytnika, a miejsce, w którym kabel zasilający albo sieciowy wchodzi do obudowy. Woda spływająca po kablu grawitacyjnie w stronę urządzenia, bez odpowiedniego zapętlenia, gromadzi się właśnie w tym punkcie i z czasem wnika przez najsłabsze uszczelnienie.

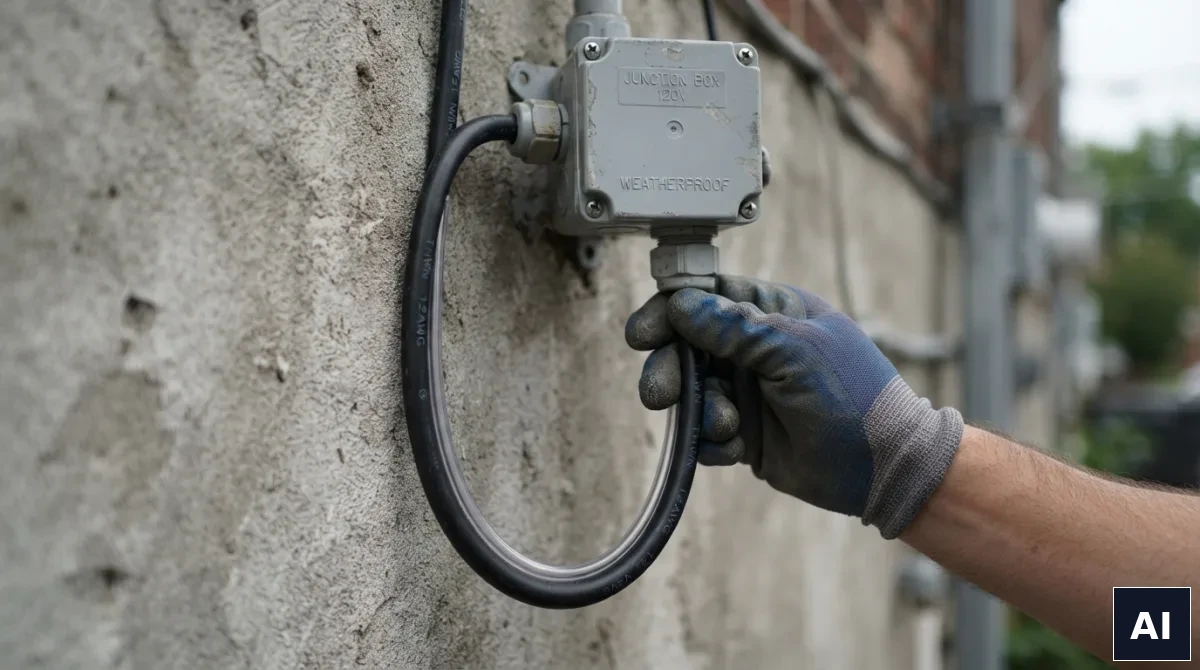

Prosta zasada instalacyjna, znana w elektryce jako „pętla przeciwdeszczowa”: kabel prowadzony do urządzenia od góry powinien mieć odcinek skierowany najpierw w dół, a potem z powrotem w górę do punktu wejścia, tak żeby woda spływająca po kablu skapywała w najniższym punkcie pętli, zamiast wciekać prosto do obudowy.

Punkt trzeci: zasilanie i temperatura pracy w mrozie

Urządzenia zewnętrzne muszą działać poprawnie w temperaturach znacznie niższych niż te, dla których projektowane są modele wewnętrzne — ale samo urządzenie to tylko część układu. Zasilacz, jeśli jest montowany osobno od czytnika, powinien mieć klasę odporności na temperaturę odpowiadającą warunkom w miejscu jego własnego montażu, nie tylko w miejscu montażu samego czytnika.

W praktyce zdarza się, że firma montuje odporny na mróz czytnik na zewnątrz, a zasilacz umieszcza w nieogrzewanej wnęce technicznej, gdzie temperatura spada równie niska — jeśli zasilacz nie jest do tego przystosowany, to on staje się słabym ogniwem całego układu, nie czytnik.

Punkt czwarty: ochrona przed uszkodzeniem mechanicznym i wandalizmem

Punkty montażu dostępne dla osób postronnych — przy publicznie dostępnej bramie, na parkingu, w miejscu bez nadzoru — wymagają uwzględnienia ryzyka celowego uszkodzenia, niezależnie od warunków pogodowych. Wysokość montażu, dodatkowa osłona mechaniczna wokół urządzenia i widoczność punktu z miejsca, gdzie znajdują się inne osoby, wszystkie zmniejszają to ryzyko.

Checklist przed montażem

• Czy punkt montażu ma choćby częściową osłonę przed bezpośrednim opadem?
• Czy kabel będzie prowadzony z zachowaniem pętli przeciwdeszczowej przy wejściu do urządzenia?
• Czy zasilacz, jeśli montowany osobno, ma odpowiednią klasę odporności na temperaturę miejsca własnego montażu?
• Czy punkt jest dostępny dla osób postronnych i wymaga dodatkowej ochrony mechanicznej?
• Czy harmonogram przeglądów okresowych uwzględnia częstszą kontrolę tego punktu, jeśli osłona nie jest pełna?

Od czego zacząć planowanie montażu

Zanim zamówisz konkretny model, obejrzyj planowane miejsce montażu w trzech różnych warunkach pogodowych, jeśli to możliwe — podczas deszczu, w słoneczny dzień i, jeśli sezon pozwala, przy niskiej temperaturze. Ta obserwacja pokaże więcej niż sama specyfikacja techniczna urządzenia, bo uwzględnia lokalne czynniki, których żadna karta katalogowa nie opisze — kierunek wiatru niosącego deszcz, kąt padania słońca, miejsca, w których gromadzi się woda po opadach.

Pytania, które padają najczęściej

Czy pętla przeciwdeszczowa jest potrzebna także przy modelu w pełni pancernym?

Tak, uszczelnienie w miejscu wejścia kabla jest newralgicznym punktem niezależnie od klasy odporności samej obudowy — dobra praktyka instalacyjna dotyczy każdego modelu montowanego na zewnątrz.

Jak często sprawdzać stan uszczelnień w punkcie bez pełnej osłony?

Przy braku osłony sensowna częstotliwość to kontrola co kilka miesięcy, ze szczególną uwagą po sezonie zimowym, gdy cykle zamrażania i odmrażania najbardziej obciążają uszczelnienia.
